JMY622

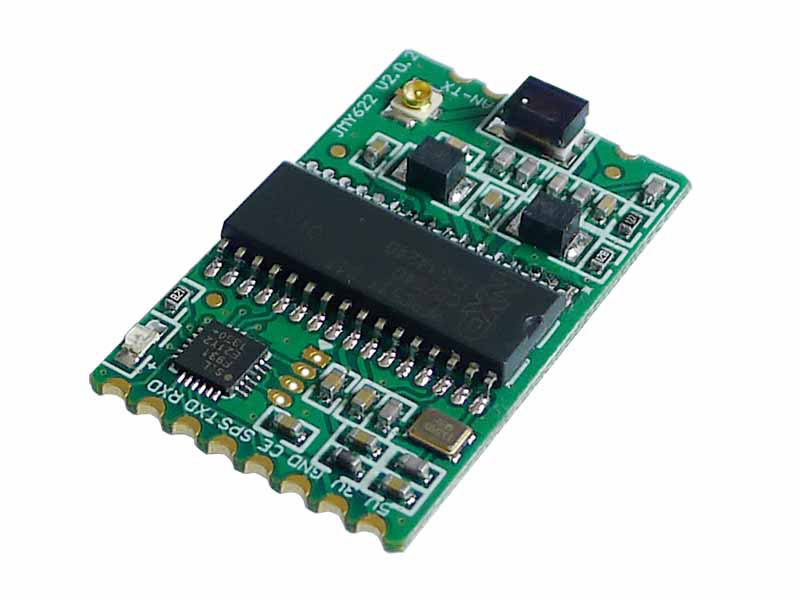

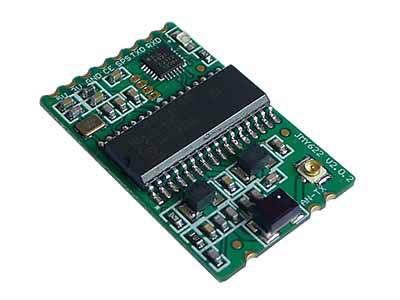

JMY622 relie antenne extérieure par câble coaxial 50ohm. Elle soutient pleinement ISO14443 et ISO15693 cartes. Il a la capacité d'authentification EMV2010, pourrait également être régler le niveau de sortie RF. La surface de montage et la conception de très petite taille du module sont adaptés à des appareils portables. Le protocole RF est complexe, mais le concepteur combiné certaine commande occasion fréquente de carte RF et ensuite utilisateur pourrait utiliser les cartes avec la fonction complète en envoyant une commande simple pour le module. Le module et l'antenne est divisé. L'impédance entre le circuit et l'antenne RF a été accordé par l'analyseur d'impédance, et alors le module a d'excellentes performances et de la stabilité.
-
qualifications

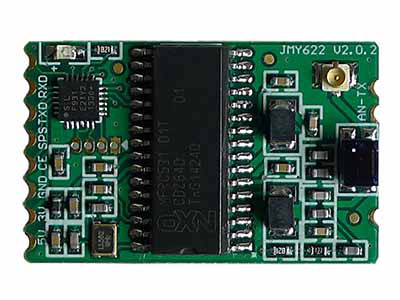

- • PCD: NXP MF RC531, SL RC400, CL RC632
- • couches PCB:4
- • fréquence de travail: 13.56MHz
- • standard pris en charge: ISO14443A, ISO14443B, ISO15693
- • Anti collision ability: Pleine fonction anti-collision; être en mesure de mettre en multi-cartes ou carte unique
- • Auto detecting card: Supported, default OFF, could be set
- • Data FLASH: 512 Bytes
- • source de courant: DC 3.3V & 5V (±10%)
- • Interface: UART and IIC
- • Niveau de l'interface: UART / IIC: 3.3V (TTL level; 5V tolerance)
- • La vitesse de communication:
- IIC: Max.200Kbps
- UART: 19200bps, 9600bps, 38400bps, 57600bps, 115200bps
- • Max. longueur de la commande:
- JCP04: 253bytes
- JCP05: 510bytes
- • Consommation:
- Max.: 150mA
- modèle normal: 90mA
- modèle Idle: 100uA
- • La distance de fonctionnement: 100mm (M1 distance typique, selon la qualité de la carte)

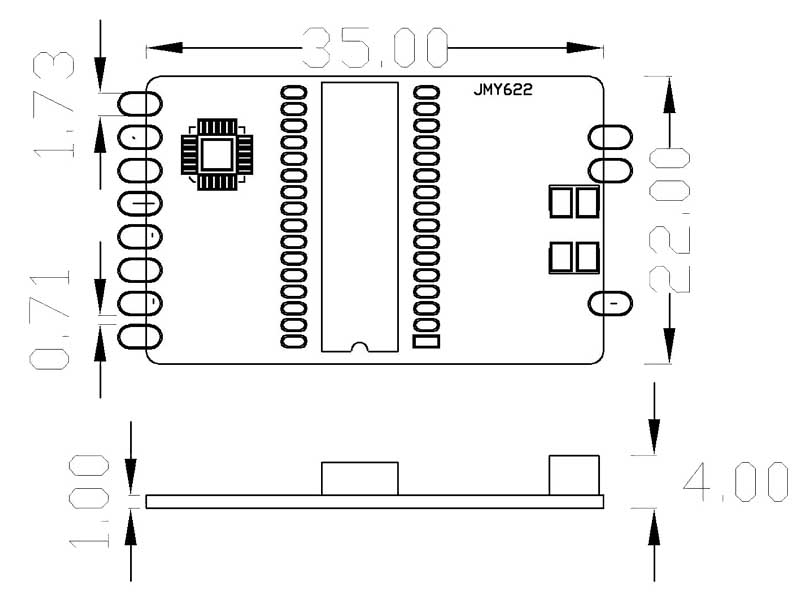

- • dimension: 20mm * 35mm * 4.1mm (sans antenne)
- • Weight: sur 10g (sans antenne)
- • ISP: soutenu
- • RoHS: par ordre
- • CE certification: in plan (Jan. 17, 2015)
- • Température de fonctionnement: -25 to +85°C
- • Température de stockage: -40 to +125°C
Datasheet |
|
|
|
Guide d'utilisation de carte |
|
|
|
|
|
|
|
SDK & amp; Exemple de code |
|
|
Logiciel PC |
|
|
|
DES Fire Tool |
|
|
Model NO. |
JMY622C |
JMY622G |
JMY622H |
PCD |
NXP MF RC531 |
NXP SL RC400 |
NXP CL RC632 |
Interface |
UART and IIC |
Data FLASH |
512 bytes |
RF Standard |
|
ISO15693 |
ISO14443A |
ISO14443B |
ISO15693 |
|
PICC |
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
SR176 |
SRI512 |
SRI1K |
SRI2K |
SRI4K |
SRIX4K |
T=CL TYPE B |
|
|
I.CODE 1 |
I.CODE SLI |
I.CODE SLI-S |
TI Tag-it series |
ST LRI series |
|
|
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
SR176 |
SRI512 |
SRI1K |
SRI2K |
SRI4K |
SRIX4K |
T=CL TYPE B |
|
I.CODE 1 |
I.CODE SLI |
I.CODE SLI-S |
TI Tag-it series |
ST LRI series |
|
|
