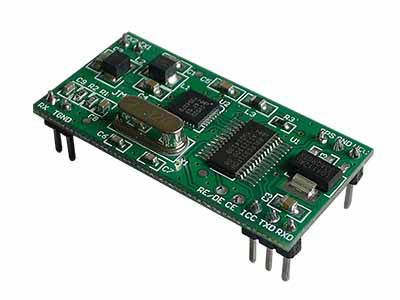

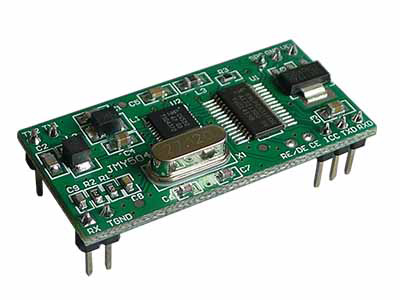

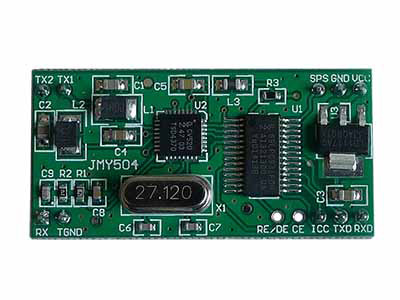

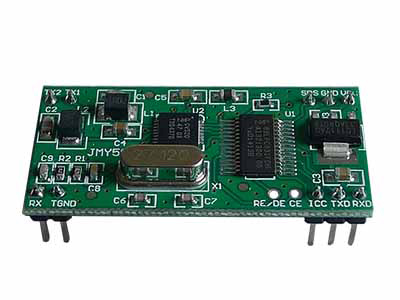

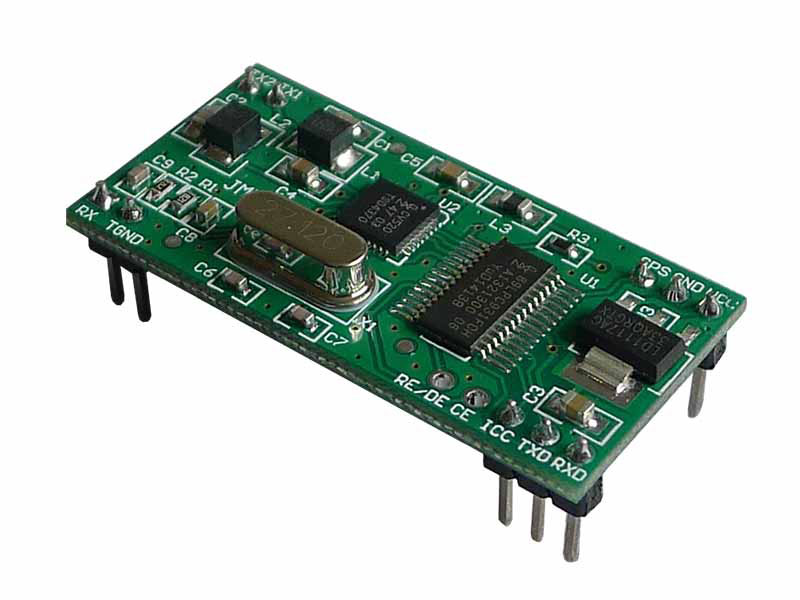

Série JMY504 sont module RFID lecteur / graveur avec UART et IIC ports série. JMY504 a diverses fonctions et supporte le multi niveau de carte sans contact ISO / CEI; les cartes provenant de différents fournisseurs.Le protocole RF est complexe. Mais le concepteur combiné certaine commande occasion fréquente de carte RF et ensuite utilisateur pourrait utiliser les cartes avec la fonction complète en envoyant une commande simple à travers le module IIC ou UART interface. Et le module et l'antenne sont de conception distincte.L'impédance entre le module RF et une antenne a été accordé par l'analyseur d'impédance. Et alors le module a d'excellentes performances et de la stabilité.Le module et l'antenne est la conception distincte. 4 fils sont reliés l'antenne et le module.Normalement, le fil doit être inférieure à 200 mm, ou il va affecter les performances et la stabilité du module. 1:10.00-15.00; 18.00-24.00 2:24.00-18.00; 3:08.00-16.00;18.00-23.00 4: 5:
