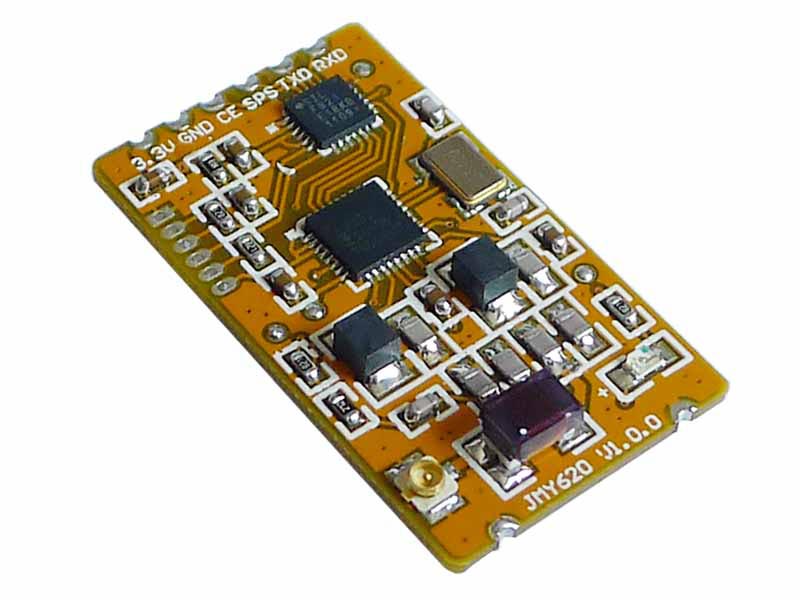

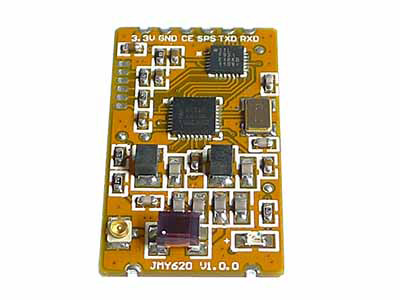

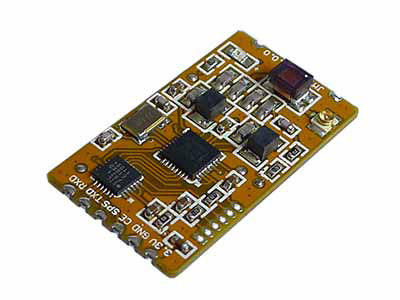

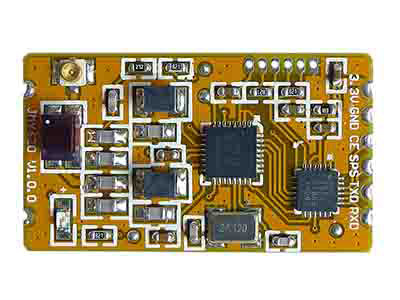

JMY620
JMY620 is a series of RFID read/write module with UART and IIC communication port. JMY620 a diverses fonctions et supporte le multi niveau de carte sans contact ISO / CEI. Le protocole RF est complexe, mais le concepteur combiné certaine commande occasion fréquente de carte RF et ensuite utilisateur pourrait utiliser les cartes avec la fonction complète en envoyant une commande simple pour le module.
Le module et l'antenne est divisé, so flexible antenna size and layout can be chosen. Il se connecte antenne extérieure par câble coaxial 50ohm. The surface mount and very small module size are fit to portable devices. Impédance du circuit RF et l'antenne réglé par l'analyseur d'impédance, il a d'excellentes performances et de la stabilité. Il est basé sur NXP MF RC522, RC523 MF, PN512, il est donc faible consommation d'énergie, et pourrait également être régler le niveau de sortie RF.
-
Qualifications
- • PCD: NXP MF RC522, MF RC523, PN512

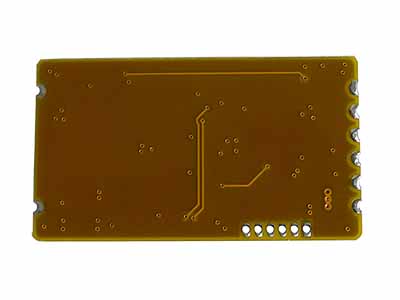

- • couches PCB:2
- • fréquence de travail: 13.56MHz
- • norme RF: ISO14443A, ISO14443B
- • Capacité d'anti-collision: Pleine fonction anti-collision; être en mesure de mettre en multi-cartes ou carte unique
- • Carte de détection automatique: Pris en charge, par défaut OFF, pourrait être mis en
- • Data FLASH: 512 Bytes
- • source de courant: DC 3.3V (±10%)
- • Interface: UART and IIC
- • Niveau de l'interface: UART / IIC: 3.3V (TTL level; 5V tolerance)
- • La vitesse de communication:
- IIC: Max.200Kbps
- UART: 19200bps, 9600bps, 38400bps, 57600bps, 115200bps
- • Max. longueur de la commande:
- JCP04: 253bytes
- JCP05: 510bytes
- • Consommation:
- Max.: 100mA
- Normal model: 30mA
- Imodèle Idle: 100uA
- • La distance de fonctionnement: 60mm (M1 distance typique, selon la qualité de la carte)

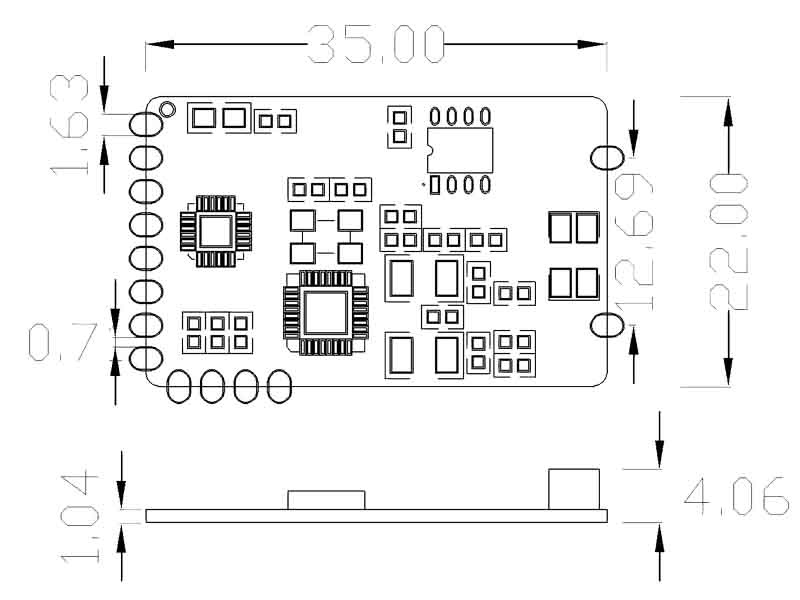

- • dimension: 20mm*35mm*4.1mm (without Antenna)
- • poids: sur 10g (sans antenne)
- • ISP: soutenu
- • RoHS: par ordre
- • La certification CE: in plan (Jan.17,2015)
- • Operating temperature: -25 to +85°C
- • Storage temperature: -40 to +125°C
Datasheet |
|
|
|
Guide d'utilisation de carte |
|
|
|
|
|
|
|
SDK & amp; Exemple de code |
|
|
Logiciel PC |
|
|
|
DES Fire Tool |
|
|
Model NO. |
JMY620A |
JMY620C |
PCD |
NXP MF RC522 |
NXP MF RC523 |
Interface |
UART and IIC |
Data FLASH |
512 bytes |
RF Standard |
ISO14443A |
|
PICC |
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
|
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
SR176 |
SRI512 |
SRI1K |
SRI2K |
SRI4K |
SRIX4K |
T=CL TYPE B |
|
|
