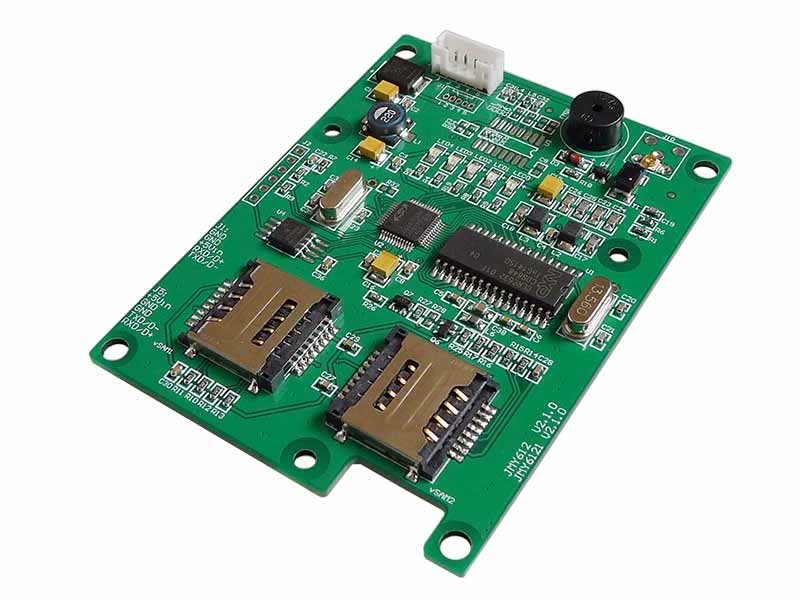

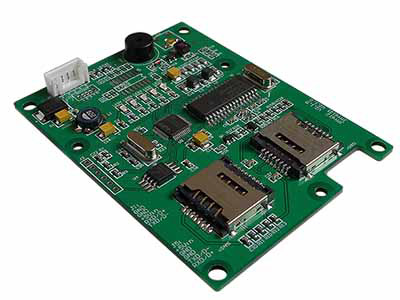

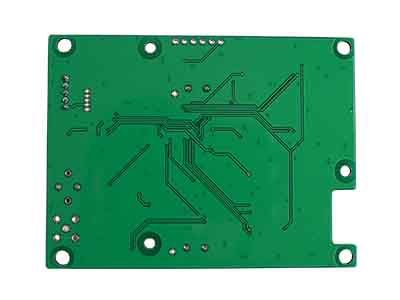

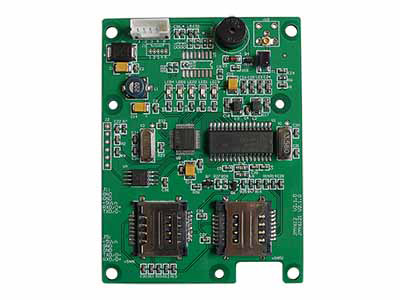

JMY612
JMY612 est une série de RFID module lecture / écriture avec "USB HID, RS232C, UART ou le port de communication IIC" et "Capacité de certification EMV2010". Il a diverses fonctions et supporte le multi niveau de carte sans contact ISO / CEI. Le protocole RF est complexe, mais le concepteur combiné certaine commande occasion fréquente de carte RF et ensuite utilisateur pourrait utiliser les cartes avec la fonction complète en envoyant une commande simple pour le module.
Le module et l'antenne est divisé, relié par câble coaxial 50ohm. L'impédance entre le circuit et l'antenne RF a été accordé par l'analyseur d'impédance, il a d'excellentes performances et de la stabilité. l dispose de 4 slots SAM et 512K octets FLASH de données, avec la pleine utilisation du système de paiement de remplissage et la taille de l'antenne flexible et mise en page.
-
qualifications
- • PCD: NXP MF RC500, MF RC531, SL RC400, CL RC632
- • couches PCB:2
- • fréquence de travail: 13.56MHz
- • standard pris en charge: ISO14443A, ISO14443B, ISO15693, ISO7816
- • Capacité d'anti-collision: Pleine fonction anti- collision; être en mesure de mettre en multi-cartes ou carte unique
- • Carte de détection automatique: Pris en charge, par défaut OFF, pourrait être mis en
- • fentes SAM: 4, T=0 & T=1 9600, 19200, 38400, 55800, 57600, 115200bps
- • Data FLASH: 512 Bytes
- • Power supply: DC 5V (±10%)
- • Interface: USB HID, RS232C, UART ou IIC par ordonnance
- • communication vitesse:
- IIC: Max.200Kbps
- UART: 19200bps, 9600bps, 38400bps, 57600bps, 115200bps
- USB: 2.0 HID class
- • Niveau de l'interface: UART / IIC 3.3V (5V tolerance)
- • Max. longueur de la commande:
- JCP04: 253bytes
- JCP05: 510bytes
- • Consommation: Max.150mA
- • La distance de fonctionnement: 100mm (M1 distance typique, selon la qualité de la carte)
- • dimension: 86.5mm * 65mm * 9.5mm (without Antenna)
- • poids: sur 30g (sans antenne)
- • ISP: soutenu
- • RoHS: par ordre
- • La certification CE: in plan (Jan.17, 2015)
- • Température de fonctionnement: -25 to +85°C
- • Température de stockage: -40 to +125°C
Datasheet |
|
|
|
Guide d'utilisation de carte |
|
|
|
|
|
|
|
SDK & amp; Exemple de code |
|
|
PC Software |
|
|
|
DES Fire Tool |
|
|
Model NO. |
JMY612A |
JMY612C |
JMY612G |
JMY612H |
PCD |
NXP MF RC500 |
NXP MF RC531 |
NXP SL RC400 |
NXP CL RC632 |
Interface |
USB HID, RS232C, UART or IIC by order |
Data FLASH |
512 Bytes |
SAM slots |
4 |
RF Standard |
|
ISO14443A |
ISO14443B |
ISO7816 |
|
|
ISO14443A |
ISO14443B |
ISO15693 |
ISO7816 |
|
Reading distance |
100mm (M1 typical distance, depending on card quality) |
PICC |
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
SR176 |
SRI512 |
SRI1K |
SRI2K |
SRI4K |
SRIX4K |
T=CL TYPE B |
|
|
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
SR176 |
SRI512 |
SRI1K |
SRI2K |
SRI4K |
SRIX4K |
T=CL TYPE B |
|
|
I.CODE 1 |
I.CODE SLI |
I.CODE SLI-S |
TI Tag-it series |
ST LRI series |
|
|
MIFARE 1K |
MIFARE 4K |
MIFARE Ultralight |
MIFARE Ultralight C |
MIFARE Mini |
MIFARE DESfire |
MIFARE Plus |
T=CL TYPE A |
|
SR176 |
SRI512 |
SRI1K |
SRI2K |
SRI4K |
SRIX4K |
T=CL TYPE B |
|
I.CODE 1 |
I.CODE SLI |
I.CODE SLI-S |
TI Tag-it series |
ST LRI series |
|
|
