Serie ARM9
JMY980
-
Descripción

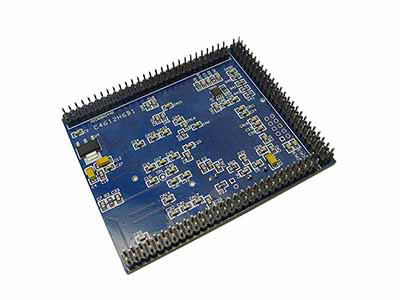

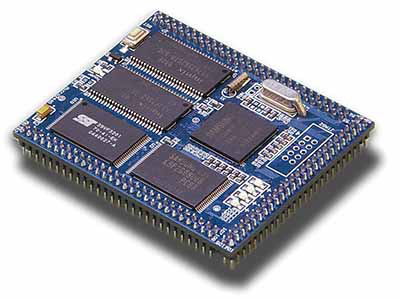

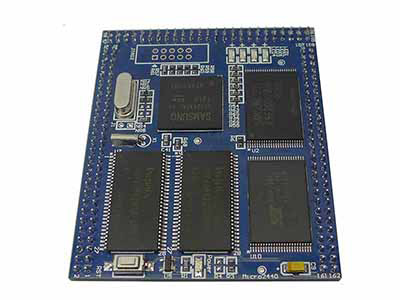

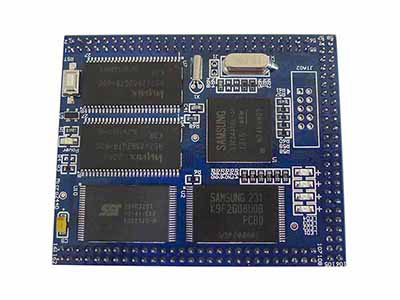

JMY980 es una placa base, diseño de placa de 6 capas, y
el uso del mismo cableado largo para cumplir la integridad de la señal. Contiene el circuito de alimentación básico
de 5V, el puerto de depuración JATG, el indicador de depuración del usuario, el circuito de reset, así como
el núcleo de la CPU y la unidad de memoria. La unidad de memoria FLASH contiene NAND Flash y NORFlash
dos tipos, seleccionable mediante jumper J1 NAND o NOR para arrancar el sistema. NOR Flash que pone el
BIOS no cambia con frecuencia, NAND Flash programa el programa completo del sistema (Bootloader,
núcleo, sistema de archivos, etc.).
-
Especificaciones
- • Frecuencia de trabajo: 400MHz
- • Interfaz: Interfaz GPIO(56Pin, espaciado 2.0mm) PA: 1; LCD(50Pin, espaciado 2.0mm) e interfaz CMOS CAMERA PB: 1; Bus de sistema Interfaz PC(56Pin, espaciado 2.0mm): 1; Interfaz JTAG(10Pin, espaciado 2.0mm): 1
- • Suministro de energía: DC5V
- • Consumo de energía: 690mA
- • Dimensiones: 63mm × 52mm × 10mm
- • Peso: aprox. 20g
- • Temperatura de operación: -40 ~ +85 ℃
- • Temperatura de almacenamiento: -65 ~ +150 ℃
| Instrucción de Operación | |
| N° de Modelo | JMY980 |
| Interfaz | Interfaz en forma de U(PA, PB, PC) |
| MCU | S3C2440A(Núcleo: ARM920T) |
| SDRAM | 64M SDRAM; bus de datos de 32bit; Frecuencia de reloj: Max.166MHz |
| Memoria Flash | 2M Nor Flash y 64M Nand Flash |
| Almacenamiento de datos | 4096K bytes, 512 bytes/bloque |
| Pantalla | 4 luces LED en la placa (pantalla TFT LCD externa) |
| Zumbador | No(PWM externo) |
| Reloj del sistema y RTC | Reloj en tiempo real interno (con respaldo de batería), cristal pasivo de 12M |
| Sistema operativo | Linux2.6.X, WindowsCE5.0/6.0, uCos |
