MR7801 (Lector Maestro Clásico, puente RS232C o USB)
El lector de la serie MR7801 soporta tarjetas IC de serie según ISO14443, ISO15693; varias
tarjetas IC sin contacto bajo estándar internacional; especialmente las tarjetas CPU sin contacto bajo
ISO14443-4. Mientras tanto, la interfaz RF y el procesamiento de protocoloo del lector tienen capacidad de certificación EMV2010
LEVEL 1. Hay 4 ranuras para tarjetas SAM en el lector (T=0 y T=1). El
lector soporta el reinicio de tarjeta de varias tasas de comunicación; operación PPSS después del reinicio de tarjeta.
Mientras tanto, la nueva carcasa exterior le muestra un aspecto fresco y respetable.
-
Parámetros Técnicos
- • PCD: NXP MF RC531, CL RC632, SL RC400
- • Frecuencia de trabajo: 13.56MHz
- • Estándar RF: ISO14443A, ISO14443B, ISO15693
-
• Distancia de operación: 100mm (MIFARE One, típico)
-
• Ranura para tarjeta SAM: 4 ranuras, soporta ISO7816 (T=0
& T=1, soporta PPS, Máx. 115200bps)
- • Pantalla: 4 LEDs, azul, amarillo, verde, rojo
- • Zumbador: Integrado
-
• Interfaz: USB (integrado CP2102 puente USB a
RS232)
- • Suministro de energía: DC5V ± 10%
- • Consumo de energía: 0.9W

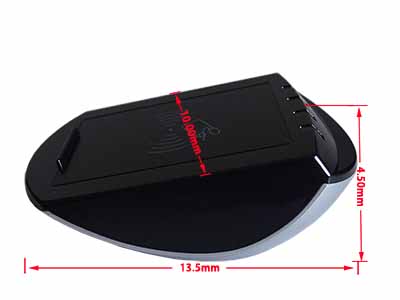

- • Dimensiones: 135mm * 100mm * 45mm
- • Peso: aproximadamente 100g
-
• Temperatura de operación: -25 ~ +85 ℃ (-77 ~
+185°F)
-
• Temperatura de almacenamiento: -40 ~ +125 ℃ (-104 ~
+257°F)
- • Software PC: TransWin
- • SDK: Basado en Windows, gratis
-
• Código de ejemplo: VC, VB, C++ Builder, DELPHI, Power
Builder
- • ISP: Soportado
- • RoHS: Por pedido
| Hoja de Datos |
|
|
|
|
SDK y Código de Ejemplo
|
|
|
|
|
Software PC
|
|
|
|
|
Controlador CP210x
|
|
|
|
|
Nº de Modelo
|
MR7801UC
|
MR7801UG
|
MR7801UH
|
| Interfaz |
USB (integrado CP2102 puente USB a RS232)
|
| MCU |
C8051F380 |
| PCD |
NXP MF RC531 |
NXP SL RC400 |
NXP CL RC632 |
| Ranura para tarjeta SAM |
4 ranuras, soporta ISO7816 (T=0 & T=1, soporta PPS, Máx. 115200bps)
|
| Pantalla |
4 LEDs, azul, amarillo, verde, rojo |
| Zumbador |
sí |
| Estándar RF |
|
ISO15693 |
| ISO14443A |
| ISO14443B |
| ISO15693 |
|
| Distancia de lectura |
100mm (MIFARE one típico) |
| PICC |
|
MIFARE 1K
|
| MIFARE 4K |
| FM11RF08 |
| MIFARE Ultralight |
| MIFARE Ultralight C |
| MIFARE Mini |
| MIFARE DESFire |
| MIFARE Plus |
| MIFARE ProX |
| T=CL TYPE A |
|
| SR176 |
| SRI512 |
| SRI1K |
| SRI2K |
| SRI4K |
| SRIX4K |
| AT88RF020 |
| T=CL TYPE B |
|
| ISO7816 T=0 |
| ISO7816 T=1 |
|
|
NXP I.CODE SLI
|
| TI Tag_it HF-I |
| ST LRI |
|
| ISO7816 T=0 |
| ISO7816 T=1 |
|
|
MIFARE 1K
|
| MIFARE 4K |
| FM11RF08 |
| MIFARE Ultralight |
| MIFARE Ultralight C |
| MIFARE Mini |
| MIFARE DESFire |
| MIFARE Plus |
| MIFARE ProX |
| T=CL TYPE A |
|
| SR176 |
| SRI512 |
| SRI1K |
| SRI2K |
| SRI4K |
| SRIX4K |
| AT88RF020 |
| T=CL TYPE B |
|
| NXP I.CODE SLI |
| TI Tag_it HF-I |
| ST LRI |
|
| ISO7816 T=0 |
| ISO7816 T=1 |
|
|
