Module RFID
JMY6022
Chargement...
  • Description

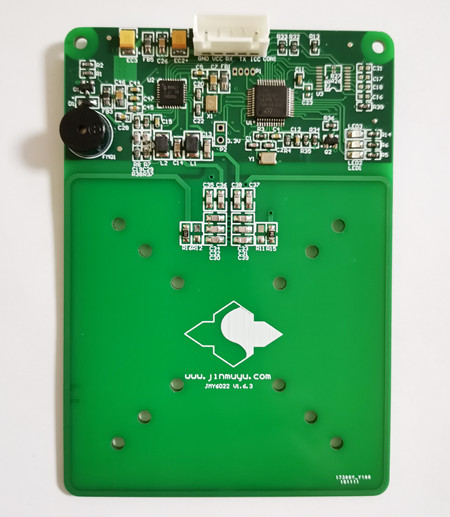

JMY6022 est un module embarqué de lecture et écriture de carte IC sans contact conçu sur la base de la solution NXP. Il prend entièrement en charge la série MIFARE et les cartes CPU sans contact ISO14443A et ISO14443B T=CL. La force du champ RF répond fondamentalement aux exigences d'EMV2010 et PBOC 3.0. Le lecteur de carte possède un emplacement de carte SAM intégré, prend en charge toute carte SAM conforme à la norme ISO7816 (T=0 & T=1), et prend en charge la réinitialisation et le fonctionnement de toute carte SAM à n'importe quel débit. Le microcontrôleur ARM 32 bits garantit que le lecteur a de bonnes performances et fiabilité.
  • Caractéristiques Principales
  • Modules avec antenne intégrée, excellente cohérence et stabilité
  • Capacité de certification EMV2010 dans la partie RF
  • 2 emplacements SAM, usage complet de système de paiement
  • MCU haute vitesse 48MHz; stockage externe 4Mbits
  • Puce de chiffrement algorithme RSA/ECC externe à faible consommation
  • Caractéristiques
  • PCD: NXP RC663
  • Couches PCB:4
  • Fréquence de fonctionnement: 13.56MHz
  • Norme RF: ISO14443A、ISO14443B、ISO15693、ISO18000-3 MODE3
  • Capacité anti-collision: Anti-collision complète; collision; peut être configuré pour multi-cartes ou carte unique
  • Détection automatique de carte: Prise en charge, désactivée par défaut, peut être configurée
  • Emplacements SAM: 2, T=0 & T=1 9600, 19200, 38400, 55800, 57600, 115200bps
  • Alimentation: DC 5V (±10%)
  • Interface: UART\RS232\USB HID\USB PCSC à la commande
  • Niveau d'interface: UART 3.3V
  • Débit de communication:
  •         IIC:  Max.200Kbps
  •         UART:  19200bps, 9600bps, 38400bps, 57600bps, 115200bps
  •         USB:  2.0 HID class
  • Longueur max. de commande:
  •         JCP04:  253bytes
  •         JCP05:  510bytes
  • Consommation d'énergie: Max.150mA
  • Distance de fonctionnement: 100mm (distance typique M1, selon la qualité de la carte)
  • Dimensions: 100mm * 70mm * 12mm
  • Poids: Environ 30g
  • ISP: Pris en charge
  • RoHS: À la commande
  • Température de fonctionnement: -25 à +85°C
  • Température de stockage: -40 à +125°C
Modèle N° JMY6022
PCD NXP CL RC663
Interface UART\RS232\USB HID\USB PCSC à la commande
Norme RF
ISO14443A
ISO14443B
ISO15693
ISO7816
ISO18000-3MODE3
PICC

MIFARE 1K
MIFARE 4K
MIFARE Ultralight
MIFARE Ultralight C
MIFARE Mini
MIFARE DESFire
MIFARE Plus
T=CL TYPE A
SR176
SRI512
SRI1K
SRI2K
SRI4K
SRIX4K
T=CL TYPE B
I.CODE 1
I.CODE SLI
I.CODE SLI-S
Série TI Tag-it
Série ST LRI
Initiateur Passif NFC
